제품의 특성


- 룰런즈 벨트 프로그램에 있어서 표준 유형의 특성은 다음과 같은 설명으로 특징 지어진다.

▶ 내구성
TS는 동일번호와 치수가 표시된 브이 벨트를 의미하며, 이는 벨트를 한 세트로 사용할 때
ISO 4184, BS 3790, DIN 2215, DIN 7753/1 등에 의하여 특별한 조합 없이 사용할 수 있다.
TOLERANCE 코드 번호
TS가 아닌 브이 벨트 유형에서의 코드 번호는 명목상의 벨트 길이에 관련하여 단순히 길이를 나타낼 뿐이다.
코드번호 하나의 차이, 예를 들어 코드 번호 50과 51의 차이는 2mm이다.

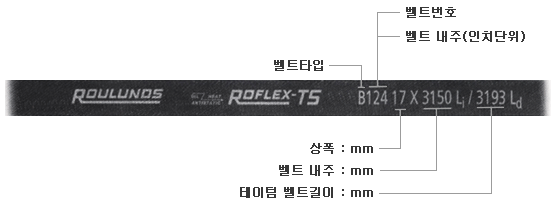

▶ 마크
예 : 표준 브이 벨트

▶ 내유성과 내온성
내유성
순간적인 기름이나 유분에의 노출은 벨트의 수명이나 운전에 영향을 미치지 않는다.
만일 운전이 지속적으로 기름에 노출되는 상황으로부터 보호되지 않고 계속된다면 벨트의 수명과 운전한도는 감소될 것이다. 이러한 운전 환경을 위하여 내유성 벨트의 사용을 권장한다.

내온성
사용 가능한 온도범위가 프로그램 키에 표시되어 있다.
이는 일반적으로 브이 벨트 운전은 다음의 온도하에서 얼마든지 적용될 수 있다.
  랩트 브이 벨트
로우엣지 브이 벨트		 -40 - +70℃
-35 - +90℃
그렇지만, 가능하다면 통풍이 잘되는 환경에서의 벨트운전을 권장한다.

▶ 내정전성
내정전성이란 운전을 할 시 정전기가 드라이브로부터 분리되며, 이는 효율적으로 지표로 전달된다.
룰런즈의 벨트 제품은 각 프로그램과 프로그램 키에서 설명되었듯이 ISO-1813에 의거한 표준 내정전성
제품이다.
▶ ROULUNDS PROGRAMME KEY
적 용 브이벨트유형
특 성 프로그램번호
이는 단지 간단한 지침이며 자세한 사항은 개별의 프로그램을 참고할 것 온도
+/-(℃) 		내
유
성 		내
정
전
성 		충
격
과
진
동 		외부
텐션
아이
들러 		Tolerancd stable TS 권장 최대 벨트 속도(m/s) 1:적합
2:보통
3:특수환경		 표
준 		특
수 		페
이
지
번
호
명 칭

▶ 랩트 브이 벨트
기계산업과 농기용기계 +70
-40		 2 yes 1 2 yes 30 표준 브이 벨트
ROFLEX
랩트 		15   10
일반적으로 기계산업, 부분적으로 농기용 기계 +70
-40 		2 yes 1 3 yes 42 세폭 브이 벨트
ROFLEX
랩트		 11   14
농기용 기계와 특수산업용 드라이브 +70
-40		 2 yes 1 1 yes 30 표준 브이 벨트
ROFLEX
랩트		 20 20 16
면방직, 음식, 제제산업 등 +70
-35		 2   2 2 yes 30 내마찰 브이 벨트
ROFLEX
랩트		   31 17

▶ 로우엣지 브이 벨트
기계산업, 고속의 드라
이브		 +70
-40		 2 yes 2 2 yes 50 세폭 브이 벨트
ROFLEX-X
로우엣지,
성형된 코그		 16   18
기계산업, 고속의 드라
이브		 +90
-35		 1 yes 2 2 yes 50 세폭 브이 벨트
ROFLEX RE-X
로우엣지,
성형된 코그		   17 20
기계산업, 고속의 드라
이브		 +70
-40		 2 yes 2 3 yes 50 세폭 브이 벨트
ROFLEX-X
로우엣지,
성형된 코그		 12   22
기계산업, 고속 및 콤팩트한 드라이브 +90
-35		 1 yes 1 3 yes 50 세폭 브이 벨트
ROFLEX RE-X
로우엣지,
성형된 코그		   10 24

▶ 변속 브이 벨트
농기용, 속도조절 기어 +90
-30		 1   1 3   42 변속 브이 벨트
ROFLEX-VARI
로우엣지,
성형된 코그		 41   26

▶ 폴리 브이 벨트
고속, 콤팩트형 산업용
드라이브 		+90
-35		 1 yes 2 1     폴리 브이 벨트
ROFLEX		   33 28

▶ 타이밍 벨트
타이밍 드라이브 +90
-35		 1 yes 3 2     타이밍 브이 벨트
RO-DRIVE		   34 29
벨트구조

▶ 랩트 브이 벨트
- "랩트"(Wrapped)란 벨트의 중심부분이 하나 이상의 섬유포로 감싸져 있다는 말이다.

동력전달 요소 즉, 코드 부분은 보통 폴리에스터 코드나 여러 층으로 이루어진 특수 층으로 이루어져 있으며, 특히 케브라 코드는 특수 용도로 사용된다. 접착고무, 항장체 그리고 심고무는 특수한 재질로 이루어져 있다.
접착 고무는 고무 부분과 코드 부분을 연결시켜 주고 과도한 압력으로 인한 충격을 흡수한다. 심고무는 코드 부분을 압력으로 인한 변형을 막아주고 또한 내구력을 가지게끔 단면 형상 안정성을 준다. 이러한 디자인은 표준 브이 벨트와 세폭 브이 벨트에서도 사용된다.

1. 표준 브이 벨트
- 표준 브이 벨트의 치수는 ISO4184, DIN 2215, BS 3790, ANSI/RMAIP-20등의 표준 규격에서 명확하게 규정되어 진다.
상폭과 높이에 대한 비율은 약 1.6이다.

2. 세폭 브이 벨트
- 세폭 브이 벨트의 치수는 ISO 4184, DIN 7753/1, BS 3790, RMA/MPTA IP-22의 표준규격에 의해
구분된다. 상폭은 풀리홈 치수의 표준 최소 이탈 범위에서 유동적으로 적용된다.
상폭과 높이에 대한 비율은 약 1.2이다.
그러므로 세폭 브이-벨트의 용어는 표준브이벨트에 따른다.
▶ 로우 엣지 브이 벨트
- 벨트 단면 각 측면에 겉 커버가 없다.
지속적 마찰로부터 수명을 연장할 수 있도록 랩트 브이 벨트보다 강한 저항력을 가진 특수한 고무로
이루어져 있다.

ROFLEX 로우엣지 브이-벨트는 단섬유가 벨트길이 방향의 교차형태로 함유된 특수 고무 (STIFLEX)로
구성된다. 이 보호층은 단면 형상을 안정화 시키고 동력을 전달하는 폴리에스터 코드를 효과적으로 지지한다.

안쪽의 코그는 벨트의 굴곡성을 향상시키고 풀리홈을 정착시킬뿐 아니라 가동시 저온을 유지한다.
이러한 디자인은 표준 브이 벨트와 세폭 브이 벨트에 사용된다.

1. 표준 브이 벨트
- 이전에는 로우 엣지 벨트형 표준 브이 벨트를 X로 명시 했으나 차후로는 BX로 지칭한다.
치수는 표준규격 즉, ISO 4184, DIN 2215, BS 3790, ANSI/RMA IP-20 등에 언급되어 있지만 위와 같은
명칭 사용은 언급되어 있지 않다.


2. 세폭 브이 벨트
- 이전에는 로우 엣지 벨트형 세폭 브이-벨트의 명칭이 "SP"로 명칭 했으나 "XP" 로 바뀜에 따라
예를 들면 "XPA" 로 칭한다.

제품의 치수에 대한 언급은 표준 규격 ISO 4184, DIN 7753/1, BS 3790, RMA/MPTA IP-22에 나와 있으나
새로운 제품 명칭은 언급되지 않는다.

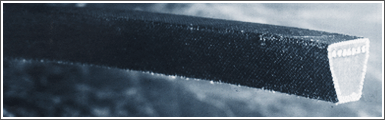

ROFLEX 표준 브이벨트


▶ 제품 설명
- ROFLEX 표준 브이 벨트는 내온성, 내유성, 내정전성이며 훌륭한 동력 전달력을 가진 일반적인 벨트이다.
ROFLEX 표준 브이 벨트는 TS로 표시되며 동일한 번호의 벨트는 특별한 조합작업 없이 한 세트로 사용
할 수 있다.
▶ 적용
- ROFLEX 표준 브이 벨트는 농기용이나 산업용으로 사용할 수 있는 다용도의 벨트이다.
ROFLEX 표준 브이 벨트는 일반적인 운행에 기술적으로나 경제적으로 훌륭한 디자인을 제공한다.
▶ 표준
- ROFLEX 표준 브이 벨트 : ISO 4184, BS 3790, DIN 2215, ANSI/RMA IP-20, ASAE S 211.4등
- 풀리 : ISO 4183, BS 3790, DIN 2211/1, DIN 2217/1, ANSI/RMA IP-20, ASAE S 211.4등
▶ SECTION PROGRAMME
Section 상 폭(mm) 높 이(mm) 길이범위(mm)
Z/10
A/13
B/17
C/22
D/32
E/40		 10
12.5
16.5
22
31.5
38 		5.5
9
11
14
19
24 		381-1803
432-7112
508-13200
1041-13200
2413-13200
4064-13200

SECTION ISO 4184, BS 3790, DIN 2215,
ANSI/RMA IP-20
Z/10 A/13 B/17 C/22 D/32 E/40
상폭 W[mm]≒
10 12.5 16.5 22 31.5 38
데이텀(Datum) 폭 Wd[mm]
8.5 11 14 19 27 32
높이 T[mm]≒
5.5 9 11 14 19 24
데이텀(Datum) 벨트길이 Ld ≒ Li + [mm]
22 30 43 65 69 84
벨트 외주 La ≒ Li + [mm]
38 50 66 85 126 157
최소 풀리경 dd[mm]
50 63 100 160 280 450
무게 [kg/m]≒
0.056 0.116 0.186 0.32 0.664 1.059
최대 편향정도 f[Hz]
70
적용 가능 최대 벨트 속도 v[m/s]
30

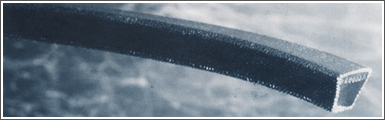

ROFLEX 세폭 브이벨트


▶ 제품 설명
- ROFLEX 세폭 브이 벨트는 내온성, 내유성, 내정전성 제품이다.
내열성과 내압력성을 가진 심고무 부분과 항장체로 구성된 벨트의 내부 부분은 카버포로 싸여 있으며 이는
외부의 영향으로부터 내부를 보호하고 풀리로 부터의 마찰을 균일화 시킨다.
ROFLEX 세폭 브이 벨트는 오차가 거의 없이 만들어졌으며, 이는 별도의 치수 조합작업 없이 사용할 수 있도록 만들어진 TS 제품이다.
▶ 적용
- ROFLEX 세폭 브이 벨트는 산업용 및 농기용 기계에 사용한다.
이 제품은 특히 고속의 드라이브에 적합한 제품이다. 세폭 브이 벨트는 표준 벨트보다 폭이 50% 더 작은 풀리에 사용할 수 있으며, 더욱 콤팩트한 드라이브를 가능케 한다.
대부분의 새로운 드라이브에서는 유니버셜 풀리를 사용하기 때문에 표준 브이 벨트는 세폭 브이 벨트로 대체
될 수 있으며, 이로 인하여 동력 전달을 증진시킬 수 있으며 또한 벨트의 수명을 길게 할 수 있다.
▶ 표준
- ROFLEX 세폭 브이 벨트 : ISO 4184, BS 3790, DIN 7753/1, RMA/MPTAIP-22 등
- 풀리 : ISO 4183, BS 3790, DIN 2211/1, RMA/MPTA IP-22 etc.
▶ SECTION PROGRAMME
Section 상 폭(mm) 높 이(mm) 길이범위(mm)
SPZ/3V1)
SPA
SPB/5V1)
SPC 		9.5
12.7
16
22 		8
10
13.5
18 		635-3556
1657-7112
1270-10400
2000-10400
8V/25N1) 25.5 23 10002)-52002)
1) American RMA sections
2) Effective belt length in 1/10 inch

SECTION ISO 4184, BS 3790,
DIN 2215,
ANSI/RMA IP-20
SPZ SPA SPB SPC 3V/
15N		 5V/
15N		 8V/
25N
상폭 W[mm]≒
9.5 12.7 16 22 9.5 16 25.5
데이텀(Datum) 폭 Wd[mm]
8.5 11 14 19
높이 T[mm]≒
8 10 13.5 18 8 13.5 23
데이텀 벨트길이 Ld ≒ Li + [mm]
        4 11 16
벨트 내주 Li ≒ Ld + [mm]
37 45 60 83
벨트 외주 La ≒ Ld + [mm]
13 18 22 30
최소 데이텀 풀리경 dd[mm]
63 90 140 224     315
무게 [kg/m]≒
0.084 0.145 0.227 0461 0.084 0.227 0.624
최대 편도 f[Hz]
100
적용 가능 최대 벨트 속도 v[m/s]
42

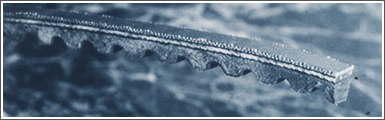

ROFLEX-X 표준 브이벨트


▶ 제품 설명
- ROFLEX-X는 내온성, 내유성, 내정전성의 성형된 코그가 있는 로우엣지 벨트이다.
이 벨트는 TS제품이며 같은 부분의 같은 길이가 마크된 벨트는 별도의 조합작업 없이 즉시 한 세트로 사용할
수 있다. 성형된 코그 부분은 풀리홈에의 유연성과 안정적인 장착력 뿐만 아니라 운전하는 동안 온도를 낮추
어 주기 때문에 벨트의 수명을 길게 한다.
▶ 적용
- ROFLEX-X는 룰런즈의 표준 브이 벨트내의 새로운 프로그램이다. 이는 특히 고속의 산업용 운전과 작은
풀리경에 있어서 광범위하게 적용할 수 있다.
이 새로운 프로그램은 랩트 벨트를 사용하고 있는 현재의 드라이브를 증진시키며 동력의 전달과 운전의
정확성 뿐만아니라 경제적으로도 유용하게 해준다.
▶ 표준
- ROFLEX 세폭 브이 벨트 : ISO 4184, BS 3790, DIN 2215, ANSI/RMA IP-20 등
- 풀리 : ISO 4183, BS 3790, DIN 2211/1, ANSI/RMA IP-20 등
▶ SECTION PROGRAMME
Section 상 폭(mm) 높 이(mm) 길이범위(mm)
ZX/10X
AX/13X
BX/17X
CX/22X 		10.3
13
17
22.5 		6
7.5
10.5
14 		500-2800
500-2800
500-2800
500-2800

SECTION ISO 4184, BS 3790,
DIN 2215,
ANSI/RMA IP-20
ZX/10X AX/13X BX/17X CX/22X
상폭 W[mm]≒
10.3 13 17 22.5
데이텀(Datum) 폭 Wd[mm]

8.5

 11 14 19
높이 T[mm]≒
6 7.5 10.5 14
벨트 내주 Li ≒ Ld + [mm]
19 27 36 52
벨트 외주 La ≒ Ld + [mm]
18 21 30 36
최소 데이텀 풀리경 dd[mm]
40 50 80 140
무게 [kg/m]≒
0.055 0.080 0.165 0.25
최대 편도 f[Hz]
120
적용가능최대벨트속도 v[m/s]
50

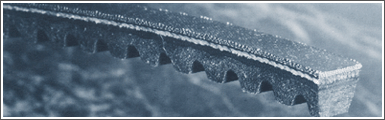

ROFLEX RE-X 표준 브이벨트


▶ 제품 설명
- ROFLEX RE-X표준 브이 벨트는 성형된 코그가 있는 형태의 로우엣지 벨트이다.
이 벨트는 내정전성, 내유성, 내온성이다. 성형된 코그는 벨트의 수명을 연장시킬 수 있도록 낮은 운전 온도
뿐만 아니라 풀리홈에의 안정적인 장착력, 고도의 유연성을 제공한다. 벨트길이 횡방향으로 배향된 섬유와
혼합된 특수고무는 형태의 변화를 막아주고 훌륭한 내마모성을 제공한다. 이 벨트는 TS이며 같은 길이가
마크된 제품은 별도의 치수 조합 작업없이 한 세트로 사용할 수 있다.
▶ 적용
- ROFLEX RE-X는 표준 브이 벨트 부분에서 다른 벨트유형보다 높은 동력율과 훌륭한 효율성 및 긴 수명을
제공한다. 이는 작은 풀리경과 벨트의 속도가 높은 곳에 운전 가능하다. 그러므로 드라이브는 더욱 콤팩트하
며, 공간을 줄일 수 있으며 전체적으로 비용이 적게 든다.
이 ROFLEX RE-X는 새로운 드라이브의 장착에 추천할만 하다. 게다가 현재 브이 벨트를 사용하고 있는 드라이브에 ROFLEX RE-X 벨트로 대체한다면 경제적으로 유용할 것이다.
▶ 표준
- ROFLEX-X 표준 브이 벨트 : ISO 4184, BS 3790, DIN 2215, ANSI/RMA IP-20 등
- 풀리 : ISO 4183, BS 3790, DIN 2211/1, ANSI/RMA IP-20 등
▶ SECTION PROGRAMME
Section 상 폭(mm) 높 이(mm) 길이범위(mm)
ZX/10X
AX/13X
BX/17X
CX/22X 		10.3
13
17
22.5 		6
7.5
10.5
14 		500-2800
500-2800
500-2800
500-2800

SECTION ISO 4184, BS 3790,
DIN 2215,
ANSI/RMA IP-20
ZX/10X AX/13X BX/17X CX/22X
상폭 W[mm]≒
10.3 13 17 22.5
데이텀(Datum) 폭 Wd[mm]

8.5

 11 14 19
높이 T[mm]≒
6 7.5 10.5 14
벨트 내주 Li ≒ Ld + [mm]
19 27 36 52
벨트 외주 La ≒ Ld + [mm]
18 21 30 36
최소 데이텀 풀리경 dd[mm]
40 50 80 140
무게 [kg/m]≒
0.055 0.080 0.165 0.25
최대 편도 f[Hz]
120
적용가능최대벨트속도 v[m/s]
50

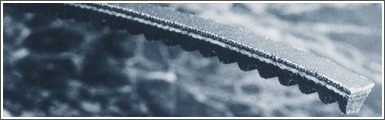

ROFLEX-X 세폭 브이벨트


▶ 제품 설명
- ROFLEX-X는 내온성, 내유성, 내정전성의 성형된 코그가 있는 세폭 로우엣지 브이 벨트이다.
이 벨트는 TS이며, 이는 같은 길이의 마크가 새겨진 제품은 별도의 조합작업 없이 한 세트로 사용될 수 있다.
성형된 코그 부분은 풀리에의 훌륭한 유연성과 장착성 및 낮은 온도를 유지할 수 있어 벨트의 수명을 연장
시킬 수 있다.
▶ 적용
- ROFLEX-X는 세폭 브이 벨트내 룰런즈의 새로운 프로그램이다.
이 벨트는 광범위한 사용범위를 가지며 특히, 고속의 산업용 드라이브에 효율적이다.
이 새 프로그램은 랩트 벨트를 사용하고 있는 현재의 드라이브를 동력 전달성이나 운전의 현실성 및 경제적
으로 개선 시킨 벨트이다.
▶ 표준
- ROFLEX-X 세폭 브이 벨트 : ISO 4184, BS 3790, DIN 7753/1, RMA/MPTA IP-22 등
- 풀리 : ISO 4183, BS 3790, DIN 2211/1, RMA/MPTA IP-22 등
▶ SECTION PROGRAMME
Section 상 폭(mm) 높 이(mm) 길이범위(mm)
XPZ/3VX1)
XPA
XPB/5VX1)
XPC 		9.5
12.7
16
22 		7.5
9
12
15 		500-2800
500-2800
500-2800
500-2800
1) American RMA sections

SECTION ISO 4184, BS 3790,
DIN 7753/1
RMA/MPTA IP-20
XPZ XPA XPB XPC 3VX/
9NX 		5VX/
15NX
상폭 W[mm]≒
9.7 12.7 16.3 22 9 16
데이텀(Datum) 폭 Wd[mm]
8.5 11 14 19
높이 T[mm]≒
7.5 9 12 15 7.5 12
데이텀벨트길이 Ld ≒ Le + [mm]

벨트 외주 La ≒ Ld + [mm]
13 18 22 30
최소 데이텀 풀리경 dd[mm]
50 63 100 160
무게 [kg/m]≒
0.065 0.105 0.190 0.325
최대 편도 f[Hz]
120
적용가능최대벨트속도 v[m/s]
50

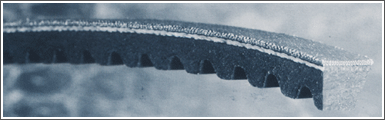

ROFLEX RE-X 세폭 브이벨트


▶ 제품 설명
- ROFLEX RE-X 세폭 브이 벨트는 성형된 코그가 있는 로우엣지 유형의 벨트이다. 벨트의 횡방향으로 배향된 섬유로 이루어진
특수고무는 벨트의 형태를 유지시키며 훌륭한 내마모성을 지니게 한다.
성형된 코그는 훌륭한 유연성과 풀리 홈에의 장착성 그리고 벨트의 수명을 연장시킬 수 있도록 운전온도를 낮추어준다.
ROFLEX RE-X 는 내유성이며, 온도의 압력에 강하다. 이 유형의 벨트는 내정전성이며 TS이며, 특별한 치수 조정작업 없이 한 세트로
사용할 수 있다.
▶ 적용
- 우리는 새로운 드라이브 디자인에 ROFLEX RE-X를 권장한다.
이 벨트는 다른 유형의 벨트보다 동력과 효율성, 수명을 한층 강화하였다. 그리고 이 벨트는 작은 풀리경과 벨트의 고속 주행과
속도율에 적합한 제품이다. 그러므로 드라이브는 더욱 정확하고 공간을 줄일 수 있으며 전체적인 비용을 줄일 수 있다.
게다가 현재 브이 벨트를 사용하고 있는 드라이브에 ROFLEX RE-X벨트로 대체한다면 경제적으로도 효율적일 것이다.
▶ 표준
- ROFLEX RE-X 세폭 V-벨트 : ISO 4184, BS 3790, DIN 7753/1, RMA/MPTA IP-22 등
- 풀리 : ISO 4183, BS 3790, DIN 2211/1, RMA/MPTA IP-22 등
▶ SECTION PROGRAMME
Section 상 폭(mm) 높 이(mm) 길이범위(mm)
XPZ/3VX1)
XPA
XPB/5VX1)
XPC 		9.5
12.7
16
22 		7.5
9
12
15 		500-2800
500-2800
500-2800
500-2800
1) American RMA sections

SECTION ISO 4184, BS 3790,
DIN 7753/1
RMA/MPTA IP-20
XPZ XPA XPB XPC 3VX/
9NX 		5VX/
15NX
상폭 W[mm]≒
9.7 12.7 16.3 22 9 16
데이텀(Datum) 폭 Wd[mm]
8.5 11 14 19
높이 T[mm]≒
7.5 9 12 15 7.5 12
데이텀벨트길이 Ld ≒ Le + [mm]

벨트 외주 La ≒ Ld + [mm]
13 18 22 30
최소 데이텀 풀리경 dd[mm]
50 63 100 160
무게 [kg/m]≒
0.065 0.105 0.190 0.325
최대 편도 f[Hz]
120
적용가능최대벨트속도 v[m/s]
50
용어정리

++ Datum 시스템
- ISO 1081-1980 표준규격은 풀리와 브이 벨트의 두가지 시스템을 데이텀(Datum)과 유효(Effective)라고
  설명한다. 위의 뜻은 브이 벨트로 가동하는 3가지의 개념을 Datum, 유효 그리고 과거 개념인 피치로 설명 되는데 피치의 개념은 속도 비율이나 벨트 가동속력을 계산 할 때 이용된다.
- Datum과 유효 시스템은 명확한 시스템에 사용된다.
  이러한 이유로 명확한 시스템에 필요한 경우에는 피치 보다 Datum과 유효 시스템을 많이 사용하고 있다.
- 브이 벨트 길이나 풀리의 지름이나 풀리홈 등은 Datum/유효 시스템의 도입 설명에서 간략히 설명한다.

++ Datum 시스템
- 풀리홈은 홈의 각도와 별개인 Datum 폭(Wd)에 의해 정해진다.

  > 풀리 지름은 datum-diameter dd 이고 풀리 홈 폭 (Wd) 에 의해
..측정된다.
> Datum 길이에 의한 브이 벨트 길이는 Ld 이고 아래와 같은 점에 의해
..측정된다.
> ISO는 풀리의 Datum 폭 Wd 를 전에 표준화 되었던 피치폭과는 구별한다.
> 구체적으로 말하면, 풀리의 피치 지름 dp를 Datum 지름 dd로 정의 하고
..브이 벨트의 피치주 Lp도 Datum 벨트 길이 Ld로 바뀌게 된다.
++ 유효 시스템(EFFECTIVE SYSTEM)

- 이 시스템하에서는, 아래와 같은 도해로 풀리 홈의 폭 We를 구한다.


  > 풀리는 유효 외주 지름은 de로 명시한다.

> 브이 벨트 길이는 유효 벨트 길이 Le이고 아래와 같은 방법으로 계산한다.

++ 피치 시스템(PITCH SYSTEM)
- 이 피치 시스템은 정확한 속도 비율이나 벨트 가동 속력을 구할때 쓰인다. 이 값은 풀리 홈에서의 브이
  벨트 section의 피치 line의 위치로 계산한다. 브이 벨트 단면에 관한 접점은 아래와 같다.


> 거리 bd는 변하고 이 거리는 풀리의 피치경 dp를 정할
..때 정확한 수치로서 사용한다.
> 속도 비율계산 i 와 벨트 속력 v는 아래 계산과 같다.
see point 3

- 유효 시스템(effective system) 하에 피치경의 계산은 아래와 같이 한다.
..dp = de - 2be [mm]
++ 벨트섹션(BELT SECTION)



0
피치 존(Pitch zone)
폴리홈에서 벨트가 구부러질때 the profile의 단면 부분에 장력과 압력 발생한다.
이 압력들은 0 (zero) 로 떨어지게 되는데 이를 중심축(Neutral axis), 피치 존
(Pitch zone) 또는 피치라고 한다.

W 상폭
  빗면(bevelled corners)에 관해서는 상폭은 확장선에 교차지점에서 기준을 정한다.

Wp 피치 폭

T Section 높이

b Pitch placement
  피치 placement는 profile의 top line에서 피치존 까지의 거리이다.

α Profile 각도
  표준 브이벨트 α = 38 - 40 ˚

- 브이 벨트길이는 모든 규격에서 다르게 규정하고 있으나 모두 특별한 방법으로 측정하고 있다.
  측정기구는 같은 데이텀(datum)주, 유효주로 구성된 두개의 풀리로 구성된다.
  벨트 부위에 따라 구동하는 풀리에 규정하중을 가한다.


P = 측정하중
e = 중심거리

++ 데이텀(Datum)벨트길이 Ld [mm]
- 데이텀(Datum)주 dd[mm]의 풀리상에서 측정된다.
...Ld = 2 x e + dd x π [mm]
 ...ISO 규격에서는 데이텀(Datum)길이 Ld[mm]와 피치벨트길이 Lp[mm]은 구분한다.

++ 유효 벨트길이 Le [mm]
- 풀리 유효주 de[mm]는 벨트길이를 계산하는데 이용된다.
...Le = 2 x e + de x π [mm]

++ 외주 벨트길이 La [mm]
- 브이벨트의 외주 길이 측정은 벨트가 장착 되었을때 벨트외주의 측정자에 의해 계산된다.

++ 내주 벨트길이 Li [mm]
- 지름 d[mm]를 가지는 두개의 평풀리 상에서 측정된다. 중심거리 e[mm]는 아래와 같이 측정한다.
...Li = 2 x e + d x π [mm]

++ Mean 벨트길이 Lm [mm]
- 더블 브이 벨트를 측정할 때 발생하며, 다시 말하면 유효 벨트 길이라 할 수 있다.
...Lm ~ Le [mm]
